概述

WDME07电力能效动态管理系统在线监测用户完整的能源消耗动态变化过程，通过物联网传感技术，收集用户能源消耗整个过程中大量分散的电力能耗数据，采集各个典型环境和数据，对能源输入，转换以及输出的全过程进行定性、定量分析，为用户提供当前及历史数据统计、分析、对比功能，以能源守恒为依据，以满足用户输变配电设备、用能设备及系统功能要求为基础，查找能源消耗过程和结构中能源利用不合理的环节及影响因素，通过优化运行方式和用能结构以及建立企业能耗评估、管理体系，提高企业现有供能设备的效率，为节能改造和节能运行管理提供科学有效的整体解决方案，实现节能增效、高效生产,并能对用户设备运行环境与设备运行状态进行实时监控，对运行环境出现超出设定值或设备运行状态出现故障按告警预案进行处理，提高设备正常运行水平。

系统为用户提供以下能耗数据、节能信息与环境状态信息：

1）采集用户能源消耗动态数据：能源消耗的计量与类别、使用途径与转换过程等；

2）分析用户能耗水平：能源利用率、综合能耗、能源利用损失状况、大型设备效率等；

3）提交用户能源消耗过程中存在问题：设备、工艺操作、管理的不合理能源浪费问题；

4）剖析用户节能方向：工艺节能改造、设备节能改造、节能技改方案、措施等。

5）发掘用户节能潜力：可进行余能回收的数量、品种、参数、性质；

6） 测评用户节能效果：用户技术改进、设备更新、工艺改革等节能技改后的经济效益、节能量；

7）监控运行环境与设备运行状态：对温度、湿度、绝缘、检修照明、设备工作状态等环境与设备工作状态进行监控。

二）功能：

1、能源消耗过程的系统信息化、动态可视化。

目前国内大多数耗能用户是靠人工定时抄表的方式统计用电及能源消耗状况，这种方式存在数据滞后、时效性差、数据单一、查询困难、管理困难等问题，不能及时掌握各生产环节和重点能耗设备的实时能耗数据。WDME07电力能效动态管理系统在线采集、监测用户完整的能耗动态信息，并将这些能耗数据与相对应的设备、单位、班组生产数据相结合，运行管理人员可及时了解和掌握生产环节和重点设备的实时能耗状况、单位能耗数据、能耗变化趋势和实时运行参数等信息。

2、能效信息统计、分析、管理。

WDME07电力能效动态管理系统自动生成的多种能耗信息统计图形、曲线和报表，如以时、日、周、月、年为周期的电力能耗统计报表，报表类型分为总部、分部、重要耗能设备三个层次，为用户提供能源消耗结构和能源消耗成本分析依据，评估节能措施的效果和关联影响。 WDME07电力能效动态管理系统提供综合能效统计报表，采用快捷简单的全图形操作界面模式，图形界面包括耗能单位的能耗数据和相关信息，快捷、直观反映耗能单位、分区、班组和重要生产环节实时和历史能耗/能效信息。

3、能效数据库

建立完善的能效数据库、WDME07电力能效动态管理系统具有强大的历史能效数据追溯和分析功能，用户能效管理及运行管理人员可按不同需要灵活设置工作点参数，在不同时段下生成各种能耗数据报表与能耗曲线：如设备单耗、生产线和班组单耗等，用多种方法对主要能耗设备和生产线的能耗数据进行查询和追溯，并可对多种参量的变化趋势进行对比、分析，从而发现能源消耗结构和过程中存在的深层次问题，对企业能源消耗结构和方式的改进、优化提出方案和建议。

通过动态的单位产量能耗曲线和数据，可以直观地比较企业生产能耗与国际、国内标准的差距，从而对生产、管理、工艺及时进行指导和调整，使企业生产过程的单位能耗和能源效率保持在科学、合理水平。

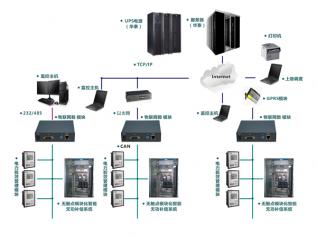

三）系统架构

WDME07电力能效动态管理系统主要由电力能效动态管理模块、物联网数集控单元、电力能效动态管理中央监控系统三部分组成。

1）WDME07电力能效动态管理模块进行现场数据采集：安装在现场的电力能效动态管理模块，直接采集电流、电压、有功、无功、谐波电量等电能数据。

2）物联网数集控单元：将WDME07电力能效动态管理模块采集的数据采集、储存、发送，通过CAN总线采集网络内WDME07电力能效动态管理模块实时数据，数据先备份在物联网数集控单元内，然后通过GPRS发送到电力能效动态管理中央监控系统。

3）电力能效动态管理中央监控系统：完成数据采集、校验、分析、处理、输出、系统维护、授权使用权限分级控制等；通过日报表、月报表、年报表等形式反馈给企业管理者全面了解企业的能源管理水平及用能状况，排查在能源利用方面存在的问题和薄弱环节、挖掘节能潜力、寻找节能方向、降低能源消耗和生产成本、提高企业经济效益；并将现场运行的重要数据、报警信息、故障信息等通过手机短信的方式传送到企业相关管理人员。

四）技术特点

1）秉承华泰电气“All In One”的一贯设计理念，将全面的能效概念整合在一个系统中，用户无需投入资金购买服务器、软件等信息系统，即可通过任意计算机登录电力能效动态管理中央监控系统，全面的了解企业所有的能耗分布、消耗、效率信息。

2）专家分析系统，本系统对每个监测点的能耗数据进行计算分析、得出能效评估报告，用来指导用户制定节能整改方案和生产调度计划。

3）能耗报警预案处理，对系统运行过程中出现的能耗报警进行预案处理。如当生产中某台设备突然功率越限报警，系统会自动提示用户进行处理，若用户在指定时间内没有及时处理，系统会按照预案对设备进行能源切割或者隔离措施，确保损失降到最低；当水管水流速越限报警，可以因为管道破裂造成，即使提示用户处理，若用户在指定时间内没有及时处理，系统会按照预案对水管关闭阀门措施，避免更大损失。

4）详细报表考核，可以对设备、对班组、对工作人员进行详细考核，让公司所有人从思想观念上的被动节能转化为主动节能。

5）远程IE浏览查询，管理人员可以通过Internet在远程对系统进行查询浏览，及时决策公司制造信息。

五）型号说明

WDME07电力能效动态管理系统主要由电力能效动态管理模块、物联网数集控单元、电力能效动态管理中央监控系统三部分组成。为方便用户选型，型号为

W   D   M     E         05        -- W

即

电力能效动态管理模块型号为WDME07

物联网数集控单元型号为WDME07-W

电力能效动态管理中央监控系统无需标明，只要采购了物联网数集控单元即为需配置远程登录电力能效动态管理中央监控系统。
