谐波概述。

在电力系统中谐波产生的根本原因是由于非线性负载所致。当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，从而产生谐波。谐波频率是基波频率的整倍数，谐波是正弦波，每个谐波都具有不同的频率，幅度与相角。谐波可以I区分为偶次与奇次性，第3、5、7次编号的为奇次谐波，而2、1 4，6、8等为偶次谐波，如基波为50Hz时，2次谐波为lOOHz，3次谐波则是150Hz。一般地讲，奇次谐波引起的危害比偶次谐波更多更大。在平衡的三相系统中， 由于对称关系，偶次谐波已经被消除了，只有奇次谐波存在。对于三相整流负载，出现的谐波电流是6n±1次谐波，例如5、7，11、13、17、19等，变频器主要产生5、7次谐波。近30年来，电力电子装置的应用日益广泛，也使得电力电子装置成为最大的谐波源。在各种电力电子装置中，整流装置所占的比例最大。目前，常用的整流电路几乎都采用晶闸管相控整流电路或二极管整流电路，其中以三相桥式和单相桥式整流电路为最多。直流侧采用电容滤波的二极管整流电路也是严重的谐波污染源。这种电路输入电流的基波分量相位与电源电压相位大体相同，因而基波功率因数接近1。 但其输入电流的谐波分量却很大，给电网造成严重污染，也使得总的功率因数很低。另外，采用相控方式的交流电力调整电路及周波变流器等电力电子装置也会在输入侧产生大量的谐波电流。

2、谐波的危害。

1） 对供配电线路的危害 。供配电系统中继电保护系统容易受谐波影响，产生误动或拒动。 影响电网的质量 ，电力系统中的谐波能使电网的电压与电流波形发生畸变。如工业配电系统中的变频器、热镀锌、中频冶炼等，会产生大量的奇次谐波。另外相同频率的谐波电压与谐波电流要产生同次谐波的有功功率与无功功率，从而降低电网电压，浪费电网的容量。

 2） 对电力设备的危害。对电容器危害：当电网存在谐波时，投入电容器后其端电压增大，通过电容器的电流增加得更大，使电容器损耗功率增加。对于膜纸复合介质电容器，虽然允许有谐波时的损耗功率为无谐波时损耗功率的1.38倍;对于全膜电容器允许有谐波时的损耗功率为无谐波时的1.43倍,但如果谐波含量较高,超出电容器允许条件,就会使电容器过电流和过负荷,损耗功率超过上述值，使电容器异常发热，在电场和温度的作用下绝缘介质会加速老化。尤其是电容器投入在电压已经畸变的电网中时，还可能使电网的谐波加剧，即产生谐波扩大现象。另外，谐波的存在往往使电压呈现尖顶波形，尖顶电压波易在介质中诱发局部放电，且由于电压变化率大，局部放电强度大，对绝缘介质更能起到加速老化的作用，从而缩短电容器的使用寿命。一般来说，电压每升高10%，电容器的寿命就要缩短1/2左右。再者，在谐波严重的情况下，还会使电容器鼓肚、击穿或爆炸；对电力变压器的危害：谐波使变压器的铜耗增大，其中包括电阻损耗、导体中的涡流损耗与导体外部因漏磁通引起的杂散损耗都要增加。谐波还使变压器的铁耗增大，谐波还导致变压器噪声增大，变压器的振动噪声主要是由于铁心的磁致伸缩引起的，随着谐波次数的增加，振动频率在1KHZ左右的成分使混杂噪声增加，有时还发出金属声；对电力电缆的危害：由于谐波次数高频率上升，再加之电缆导体截面积越大集肤效应越明显，从而导致导体的交流电阻增大，使得电缆的允许通过电流减小。另外，电缆的电阻、系统母线侧及线路感抗与系统串联，提高功率因数用的电容器及线路的容抗与系统并联，在一定数值的电感与电容下可能发生谐振；

3）对用电设备的危害。对电动机的危害：谐波增加电动机的附加损耗，降低效率，严重时使电动机过热。尤其是负序谐波在电动机中产生负序旋转磁场，形成与电动机旋转方向相反的转矩，起制动作用，从而减少电动机的出力。另外电动机中的谐波电流，当频率接近某零件的固有频率时还会使电动机产生机械振动，发出很大的噪声；对低压开关设备的危害：对于配电用断路器来说，全电磁型的断路器易受谐波电流的影响使铁耗增大而发热，同时由于对电磁铁的影响与涡流影响使脱扣困难，且谐波次数越高影响越大；热磁型的断路器，由于导体的集肤次应与铁耗增加而引起发热，使得额定电流降低与脱扣电流降低；电子型的断路器，谐波也要使其额定电流降低，尤其是检测峰值的电子断路器，额定电流降低得更多。对于漏电断路器来说，由于谐波汇漏电流的作用，可能使断路器异常发热，出现误动作或不动作。对于电磁接角器来说，谐波电流使磁体部件温升增大，影响接点，线圈温度升高使额定电流降低。对于热继电器来说，因受谐波电流的影响也要使额定电流降低。在工作中它们都有可能造成误动作。

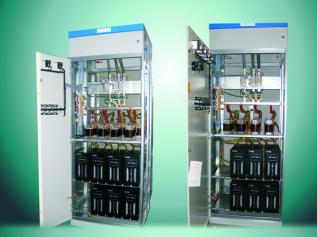

3、WMRC09抑制谐波型无触点模块化无功补偿。

WMRC09抑制谐波型无触点模块化无功补偿采用抑制谐波串联电抗器与无功补偿模块组成L-C谐波滤除回路，抑制谐波电抗器分为三相和单相两种，均为铁心干式； 铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化；线圈采用H级漆包扁铜线绕制，排列紧密且均匀，具有极佳的美感且有较好的散热性能；电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行；电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果；外露部件均采取了防腐蚀处理，引出端子采用冷压铜端子。消除谐波型模块化无功补偿能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

4、判断谐波存在的一般特征。

1）无功补偿模块无法投入，频繁跳闸、故障甚至烧毁。

2）导线的运行温度高、绝缘老化快。

3）变频器设备常无故跳闸，无法正常运行。

4） 保护继电器无故跳闸，造成停产。

5）控制设备误动作，造成设备停机。

6）变压器声响大、运行温度过高。

5、抑制谐波串联电抗器的选择指南。

当系统中电网背景谐波为5次及以上时，这时应配置我公司制造的5T型电抗器。电网的一般情况是：5次谐波最大，7次次之，3次较小。电网背景谐波为5次以上谐波时，配置5T型电抗器抑制5次谐波效果好；电网背景谐波为3次谐波时，配置3T型电抗器抑制3次谐波效果好；电网背景谐波为大部分3次谐波同时有部分5次以上谐波时，配置3/5T型电抗器抑制3次谐波效果好同时又不放大5次以上谐波；电网背景谐波为大部分5次以上谐波同时又有少部分3次谐波时，配置5/3T型电抗器抑制5次以上效果好同时又不放大3次谐波谐波；由于近年来含3次谐波源的电气设备不断增多，使系统中的3次谐波不断的增大，尤其是冶金行业这个现象不能忽视。总之配置电抗器的原则是：一定要根据系统背景谐波含量来综合考虑而确定。
